一、轉爐冶煉為什么要安裝ULTRAMAT23氣體分析儀

轉爐煉鋼的特點是吞吐量大、周期短、冶煉強度高，轉爐生產中易產生大量煙氣，其主要成分是煤氣，其中CO約占60％～70％．它是一種有毒、有害、易燃、易爆的危險性氣體．也是一種很好的化工原料和工業生產能源。因此，對轉爐煤氣的凈化與回收是煉鋼中不可忽視的重要部分。過去對煉鋼所產生的氣體都采用直接放散，它不僅污染大氣，破壞了自然環境，還白白浪費了許多能源。實現轉爐煤氣最大限度回收，對降耗增效，減少大氣污染，節能環保有著巨大的經濟和社會效益。

分析儀在其中測量CO/CO2和O2的值，分別在二次除塵后，煙道排放前以及氣柜出口，電除塵前的位置。CO/CO2的檢測是保證回收到最有價值的煤氣，O2的檢測是避免煤氣中的氧氣含量過高導致在回收或使用中發生爆炸。

這兩個測量點，采用維護方便，響應時間短的LDS6是一個比較好的選擇。其IP65的防護等級，1區的防爆設計以及自動標定的功能完全可以滿足現場惡劣的工況，保證有效安全的回收煤氣。

在鋼鐵行業的煤氣回收中，包括高爐煤氣、COREX爐煤氣、焦?fàn)t煤氣等，會對煤氣中H2S的含量有一定的要求，分析儀在煤氣回收中還有一個應用電就是采用色譜分析儀測量煤氣中硫的含量。

二、選擇ULTRAMAT23氣體分析儀的關鍵性

由高爐煉鐵、氧氣轉爐煉鋼、最后經軋機軋制組成的“長流程”是當今鋼鐵行業的主要生產流程，超過三分之二的鋼材由長流程生產。鐵礦石經高爐煉制形成鐵水，在鐵水中包含大量的碳和雜質（如硫、磷等），為了得到高質量的鋼材，鐵水必須經進一步處理，去除碳和雜質。氧氣轉爐（BOF）是普遍的煉鋼設備，將鐵水注入轉爐，由水冷噴頭向轉爐內吹入高壓氧氣。吹入的氧與鐵水中的碳經過氧化結合生成CO和CO2，并以爐氣的形式與鐵水脫離、排放。整個轉爐煉鋼的工藝流程約15至20分鐘。爐氣中的CO 和CO2 可以作為反映轉爐工作狀態的參數組，通過監測爐氣中CO、CO2的含量，可以提高轉爐的工作效率。ULTRAMAT23氣體分析儀能夠精確地確定整個工藝的結束時間，節約大量的氧氣與能量，優化整個流程。轉爐氣體中含有大量的CO，可以作為可燃煤氣回收，此類高CO氣體的回收處理需特別注重防爆安全。測量快速、準確、無干擾是ULTRAMAT23氣體分析儀的特點之一，使用ULTRAMAT23氣體分析儀檢測轉爐回收煤氣中的氧含量可以增強安全性。

三、ULTRAMAT23產品簡介

ULTRAMAT 23是一種采用NDIR（不分光紅外）技術的多組份分析儀，一次能夠測量四種氣體組分：最多可測量三種紅外敏感氣體，比如 CO，CO2，NO，SO2，CH4 以及采用磁力機械或電化學氧氣測量單元測量O2。該分析儀具有獨特的使用空氣進行零點自動校準的功能。另外只需每3-6個月需使用標準氣進行跨度校準一次。分析儀采用多層檢測器，檢測部件模塊化，保證了分析儀參數選擇的靈活性，降低了水蒸汽的干擾。所使用的測量元件均為耐腐設計，即使在樣品預處理系統出問題時造成污染時亦可很容易地進行清洗。

四、ULTRAMAT 23 基本類型

  1 測量一種紅外氣體組分帶（或不帶）氧含量測量

  2 測量二種紅外氣體組分帶（或不帶）氧含量測量

  3 測量三種紅外氣體組分帶（或不帶）氧含量測量

  注：環保行業多測量CO、NO、SO2、O2，ULTRAMAT 23還可以增加電化學O2測量通道。

五、ULTRAMAT 23詳細說明

  分析對象：CO，CO2，NO，SO2，CH4 以及采用磁力機械或電化學氧氣測量單元測量O2。

  測量組份：最多4個組分，其中最多3個紅外組分和氧

  測量量程：每個組分2個量程（可選測量量程）

  重量大約: 10kg

  模擬輸出：每組分，0/2/4 ~ 20 mA，浮點，負載最大750Ω

  通    訊：RS485 為標準配置

  電    源：100-230VAC，+10%/-15%，60Hz

  電源功耗: 約60VA

六、ULTRAMAT 23產品優勢

u 環境空氣自動標定（取決于被測成分），不需要使用標定氣體，節省費用

u 采用多層檢測器，具有高選擇性，例如，降低水蒸氣造成的交叉干擾

u 可清洗的樣品池，延長儀器使用壽命。

u 分析儀采用微流量檢測器測量技術，體積小，靈敏度高，不怕振動。

u 簡單文本格式的菜單輔助操作

u 服務信息和記錄

u 開放的接口（RS 485，RS 232，PROFIBUS，SIPROM GA）：易于集成與遠程控制

七、ULTRAMAT 23應用領域

u 小型燃燒系統的優化

u 各種燃料（油、氣體和煤）的燃燒系統，監測它們的廢氣排放濃度；也可監控?zé)岱贌龔S的運行

u 室內空氣監測

u 監測水果貯藏間，溫室，地窖及倉庫的空氣狀況

u 過程控制功能的監測

u 在鋼廠熱處理過程中，監測環境狀況

u 用于無潛在爆炸危險的環境中

八、ULTRAMAT 23特殊應用

u 獨立的氣路，兩個獨立的氣路的 ULTRAMAT 23 型氣體分析儀可同時測量兩個采樣點。例如：NOX 轉化爐轉化前后的 NOX 含量。

u ULTRAMAT 23 型氣體分析儀可應用于煙氣排放監測系統以及過程與安全監測。

u TüV 版本/QAL/MCERTS，通過 TüV 認證的 ULTRAMAT 23 型氣體分析儀可按照13. BlmSchV與 TA Luft 中的要求測量 CO、NO、SO2 和 O2 通過 TüV 認證的最小容許量程：

   ü  單組分和雙組分分析儀

   CO：0 ~150 mg/m3

   NO：0 ~ 250 mg/m3

   SO2：0 ~ 400 mg/m3

ü  三組份分析儀

   CO： 0 ~ 250 mg/m3

   NO： 0 ~ 400 mg/m3

   SO2： 0 ~400 mg/m3

    比上述量程大的所有量程也都是容許的。

九、ULTRAMAT 23基本特性

u 空氣自標定功能，分析儀幾乎不需要維護

u 每 12 個月只需使用一次校準氣體進行標定（由實際應用來決定）

u 每個測量組分在規定量程范圍可以設置兩個測量量程，所有測量量程都是線性的；具有量程自動切換功能。

u 自動修正大氣壓力變化

u 樣氣流量監測

u 維護請求報警

u 每個組份都可設置 2 個上限或下限報警

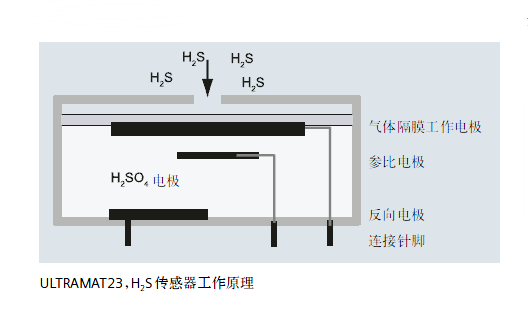

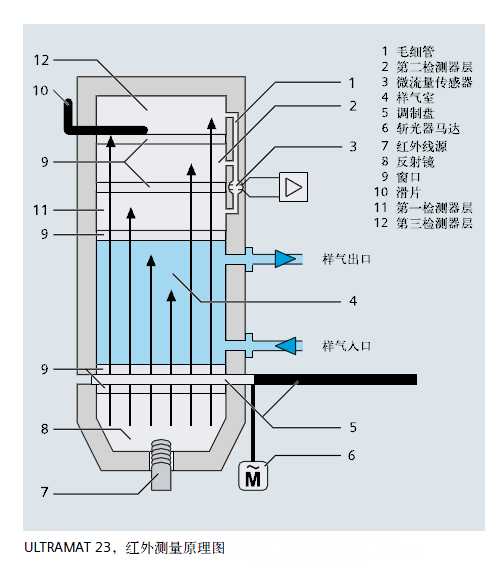

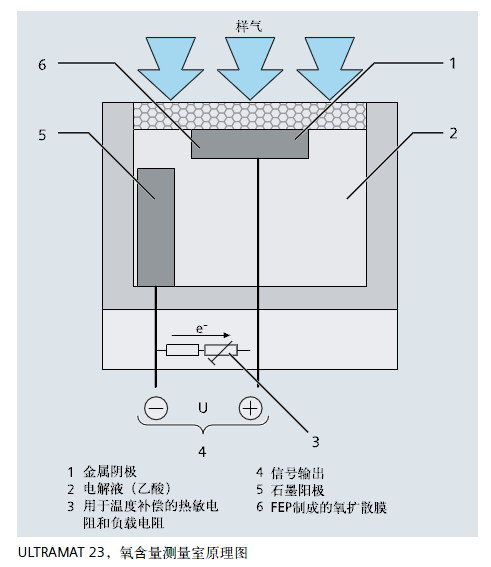

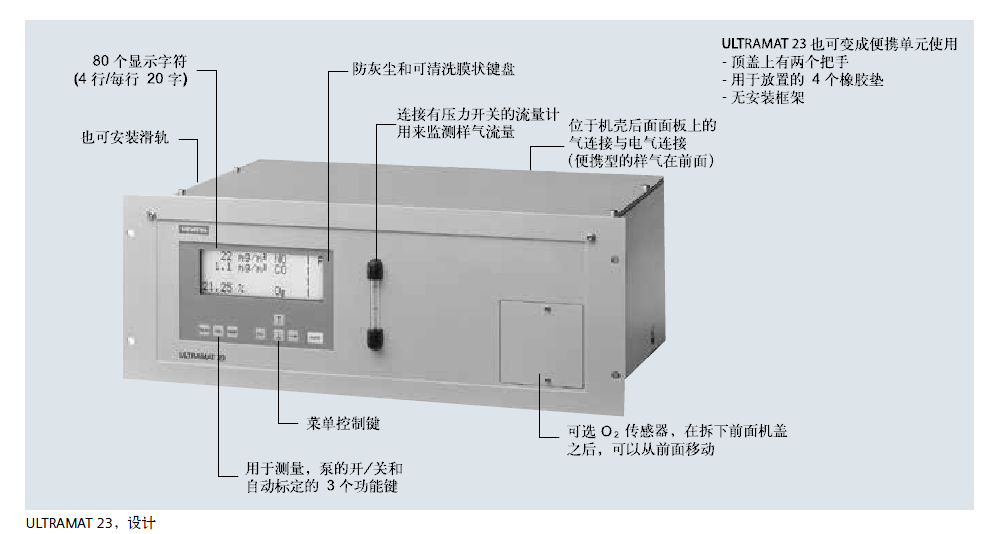

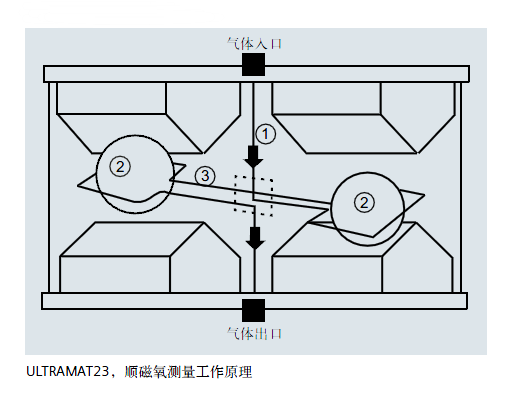

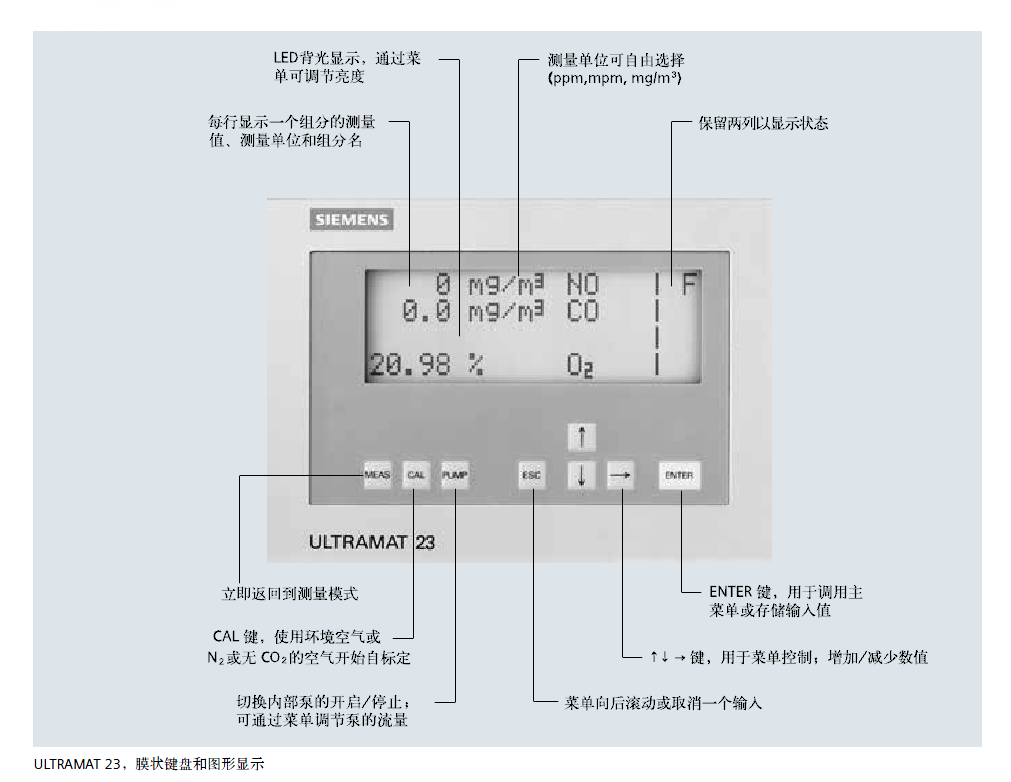

十、ULTRAMAT 23的原理以及圖片
