固定污染源氨逃逸的在線監測方法及結構組成

    固定污染源氨逃逸的在線監測方法

    從采樣方式上，氨CEMS按采樣方式可以分為兩類：
    一類是原位測量法，將探頭安裝在煙道上直接對煙氣進行測量分析。
    另一類是抽取測量法，將煙氣從煙道中抽取到測量室進行測量分析。

    原位式氨逃逸結構組成

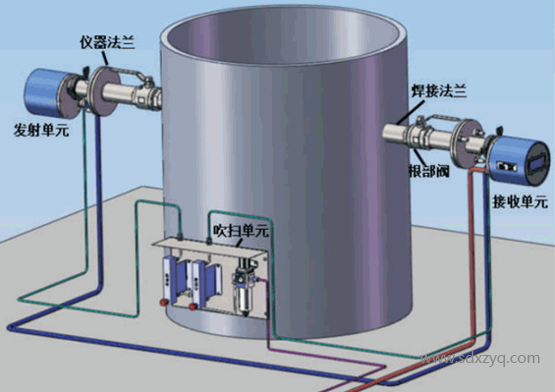

    原位測量法氨CEMS結構一般由四個部分組成：發射/接收器、光纖、儀表分析單元、輔助系統。如下圖所示

    抽取式氨逃逸結構組成

    抽取法氨逃逸在線監測系統結構一般由四個部分組成：取樣與樣氣處理單元、電氣控制單元、儀表分析單元、樣氣傳輸單元。
    (1)取樣與樣氣處理單元
    取樣與樣氣處理單元主要包括：取樣探管、過濾組件、氣動閥、射流泵、加熱器等。
    (2)電氣控制單元
    電氣控制單元主要包括：PLC、繼電器、溫控器、電磁閥等。
    (3)氣體分析單元
    氣體分析單元主要包括：發射單元、接收單元、氣體室、加熱器等。
